进口美标锻钢球阀
品牌：美国威盾VTON
进口美标锻钢球阀的用途和使用范围
进口美标锻钢球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于化工、石油、天然气、冶金等行业。进口美标锻钢球阀的驱动方式为蜗轮蜗杆传动、手动、气动或电动。固定式球阀一般采用法兰连接，也可采用对焊连接。
进口美标锻钢球阀的制造标准
|
标准项目 |
API美标系列 |
GB国标系列 |
|
设计规范 |
API 6D、API 608 |
GB/T 12237 |
|
压力温度等级 |
ASME B16.34 |
GB/T 9131 |
|
结构长度 |
ASME B16.10 |
GB/T 12221 |
|
法兰型式与尺寸 |
ASME B 16.47、API 605 |
GB/T9113、JB/T79 |
|
对焊接端 |
ASME B16.25 |
GB/T 12224 |
|
检验与试验 |
API 6D |
JB/T 9092 |
进口美标锻钢球阀主要性能规范
|
试验压力
（MPa） |
公称压力(MPa) |
压力级(Class) |
JIS(MPa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
3.1 |
7.8 |
|
密封试验 |
1.8 |
2.8 |
4.0 |
7.0 |
11.0 |
2.1 |
5.6 |
7.5 |
11.2 |
16.8 |
2.1 |
5.6 |
|
气密试验 |
0.5～0.7 |
|
工作温度 |
PTFE≤150℃ PPL≤300℃ 碳纤≤350℃ |
|
适用介质 |
C：水、油、蒸汽 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |

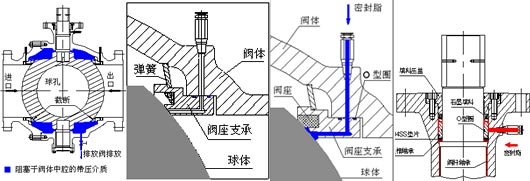

 进口美标锻钢球阀结构特点 双阻塞与排放功能 防火安全结构 密封紧急注脂救护 可靠的阀杆密封
一、双阻塞与排放功能

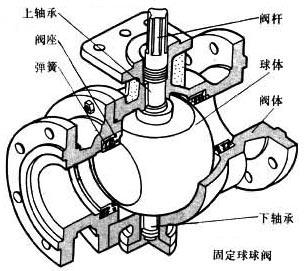

进口美标锻钢球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
二、自动泄压功能
阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
三、防火安全结构
阀门都具备防火安全功能，其设计、制造均遵循API 607和API 6FA 规范要求。
四、密封紧急注脂救护
由于介质中的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。
五、可靠的阀杆密封和低操作力矩
除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。
六、全通径或缩径
可根据需要选用全通径或缩径结构。全通径阀门流量孔径与管线内径一致，便于管线清扫。
七、阀杆可加长
根据安装或操作的需要，可对阀门阀杆进行加长。加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。
八、操作灵活
采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。
九、驱动方式多，易实现自动化控制
驱动方式灵活，操作方式根据需要可选择手动、气动、电动、气液联动、液动等。 |
