■ 概述

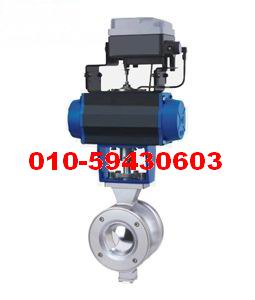

进口气动V型球阀--美国威盾VTON，由气动活塞式执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
■ 阀体
型 式：直通铸造球型阀
公称通径：25、32、40、50、65、80、125、150、200、250、300、350、400mm
公称压力：PN1.6、2.5、4.0、6.4MPa
连接型式：对夹式、法兰式（法兰标准：ANSI B16.5 JB/T79.1-94、79.2-94等）
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀盖：与阀体成一整体 -45～+400℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：带V型切口的部分球型阀芯
流量特性：近似等百分比
材 料：铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
额定行程：全开90°
■ 执行机构
型 式：单作用、双作用活塞式执行机构
供气压力：400～700KPa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
环境温度：-30～+70℃
■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
