■ 概述

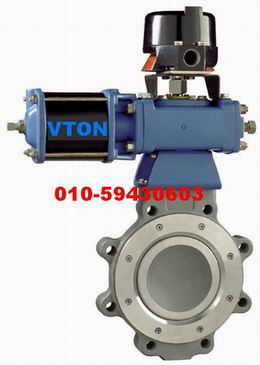

进口气动三偏心蝶阀，由气动活塞式执行机构和三偏心蝶阀组成。采用金属硬密封，适用于高温介质。
最新的三偏心设计原理，具有密封性能好、阀体流道畅通、流通能力大、蝶板与阀座之间摩擦少、寿命长、适用范围广、修护方便等特点。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
■ 阀体
型 式：三偏心型
公称通径：80～1000mm
公称压力：PN1.0、1.6MPa
连接型式：对夹式、法兰式（法兰标准：JB/T79.1-94、79.2-94等）
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀盖：与阀体成一整体 -45～+400℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■ 阀内组件
阀芯型式：部分球面型
蝶板材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
额定行程：全开90°
■ 执行机构
型 式：单作用、双作用活塞式执行机构
供气压力：400～700KPa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、
环境温度：-30～+70℃
■ 阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
