进口英标隔膜阀
品牌：美国威盾VTON
隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。
英标隔膜阀的特点如下:
最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
1.采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2.受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3.隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
英标隔膜阀主要零件材料:
|
名称 |
材料 |
|
阀体 |
J型：灰铸铁/硬橡胶 W型：灰铸铁 |
|
阀盖 /阀瓣/手轮 |
灰铸铁 |
|
隔膜 |
天然橡胶 |
|
阀杆 |
碳钢 |

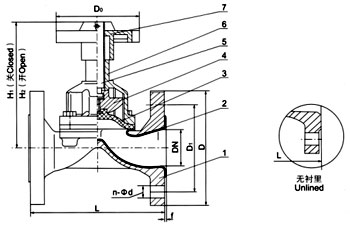

英标隔膜阀主要外形尺寸和连接尺寸 （mm）
|
公称通径 （DN） |
公称压力（MPa） |
工作压力 （MPa） |
L |
D |
D1 |
Z-Φ |
f |
H1 |
H2 |
D0 |
重量 （Kg） |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
90 |
99 |
75 |
2.5 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
75 |
3 |
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
85 |
4 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
120 |
6.5 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
136 |
156 |
120 |
7.5 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
120 |
10 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
16 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
198 |
273 |
230 |
23.5 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
266 |
320 |
280 |
34 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
319 |
386 |
280 |
44 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
380 |
453 |
368 |
67.5 |
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
506 |
626 |
400 |
141.5 |
|
250 |
635 |
395 |
350 |
12-22 |
3 |
598 |
734 |
500 |
229 |
|
300 |
0.4 |
749 |
445 |
400 |
12-22 |
3 |
698 |
778 |
560 |
321 |
|
350 |
749 |
505 |
460 |
16-22 |
3 |
723 |
883 |
560 |
360 |
|
采用标准 |
设计制造： BS5156结构长度：BS5156（短结构）法兰：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 |
|
