产品名称： |
进口直通单向阀 |
| |
产品型号： |
VTON |
| |
|
| |
 |
| |
咨询电话：010-59430603 黄先生 |
|
|
 |
|

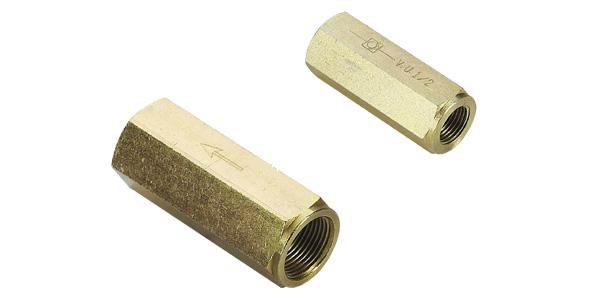

进口直通单向阀（V型）--美国威盾VTON
进口直通单向阀是水，气流或者其他液体只能一个方向流动而不能反向流动的直通式的方向控制阀。
|
V型直通单向阀 |
|
图形符号
型号说明
① 系列代号：V型直通单向阀
② 公称通径：08、10、12、16、20、25、30、40mm
③ 表面处理：01=镀黄锌、02=磷化、03=镀硬铬、04=发蓝
④ 连接螺纹：G、NPT
⑤ 开启压力：0.05MPa

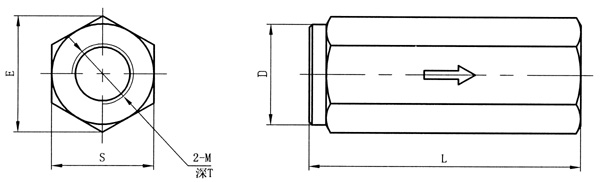

外形尺寸
|
通径 |
型号 |
最大流量 |
破裂压力 |
PN |
尺寸 |
|
L |
E |
S |
D |
T |
M(G或NPT) |
|
08 |
VU-08*** |
30 |
±0.4/0.7 |
500 |
62 |
21.5 |
19 |
19 |
12 |
1/4 |
|
10 |
VU-10*** |
45 |
±0.4/0.7 |
500 |
68 |
27.5 |
24 |
24 |
14 |
3/8 |
|
12 |
VU-12*** |
70 |
±0.4/0.7 |
500 |
77 |
34.5 |
30 |
30 |
15 |
1/2 |
|
16 |
VU-16*** |
110 |
±0.4/0.7 |
400 |
88 |
41.5 |
36 |
36 |
16 |
3/4 |
|
20 |
VU-20*** |
160 |
±0.4/0.7 |
350 |
105 |
47 |
41 |
41 |
18 |
1 |
|
25 |
VU-25*** |
210 |
±0.4/0.7 |
350 |
130 |
63 |
55 |
55 |
20 |
11/4 |
|
30 |
VU-30*** |
320 |
±0.4/0.7 |
350 |
138 |
75 |
65 |
65 |
22 |
11/2 |
|
40 |
VU-40*** |
460 |
±0.4/0.7 |
250 |
160 | &l, t;, TD style="PADDING-RIGHT: 2.25pt; PADDING-LEFT: 2.25pt; BACKGROUND: white; PADDING-BOTTOM: 2.25pt; PADDING-TOP: 2.25pt; HEIGHT: 15pt">
92
80 |
80 |
24 |
2 |
|
|
|
|
|
